Batterie

Le centre d’essais électriques du CRITT M2A permet d’étudier et de caractériser le comportement des systèmes de stockage d’énergie utilisés dans les domaines de l’automobile, du ferroviaire et de l’aéronautique.

NOS COMPETENCES


ESSAIS DE CARACTERISATION & DE PERFORMANCE
• Reference Performance Test (RPT)
• C-rate Charge & Discharge Performance
• Energy & Capacity Determination
• Hybrid Pulse Power Characterization test (HPPC)
• Résistance interne
• Test de caractérisation OCV
• Caractérisation & Validation thermiques
• Environnement Quasi-Adiabatic (ex : bain d’huile diélectrique)
• Cycle Standard ( ex : WLTP)
• Test d’autonomie Batterie
• Load Cycle – Quick Charge Cycle
• Cyclage électrique avec variations thermiques et hygrométriques
• Tests fonctionnels
• Validation BMS (Précision, Limitation courant/puissance, SOC, SOH…)


ESSAIS D’ENDURANCE
• Profil de roulage
• Cycle de vieillissement électrique et/ou calendaire
• Décharge résiduelle
• Powered Thermal Cyclic Endurance (PTCE)
• Démarrage à froid
• Equilibrage des cellules
• Dynamic Stress Testing (DST)

ESSAIS  ABUSIFS ET ENVIRONNEMENTAUX

• Court-circuit
• Surcharge
• Sous-décharge

• Homologation ECE R100
• IEC 62620 , IEC 62928
• ISO 16750…







NOS EQUIPEMENTS

9 VOIES DE TEST PACK
Courant : ±600A ; ±1200A ; ±1800A
Puissance : ±250 kW; ±500 kW; ±750 kW
Tension : 0 à +1200V
8 VOIES DE TEST MODULES
Courant : ±600A ; ±500A ; ±1200A
Puissance : ±32 kW; ±50 kW; ±64 kW
Tension : 0 à +60V; 0 à +100V

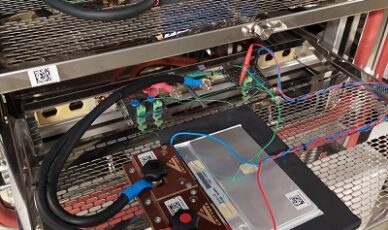

96 VOIES DE TEST CELLULES
Courant : ±250A ; ±500A ; ±1000A
Puissance : ±2 kW; ±4 kW; ±8 kW
Tension : 0 à +8V
BANC D’ESSAIS ELECTRIQUES ABUSIFS
Courant : ±600A ; ±1200A
Puissance : ±32 kW; ±64 kW; ±250 kW; ±500 kW
Tension : 0 à +60V; 0 à 1200V



ENVIRONNEMENT CLIMATIQUE

• Chambres climatiques
4 chambres de type walk in : 3,2mx2mx2m –> 14 m3
2 chambres de type walk in chambers : 4,3mx2mx2m –> 19 m3
29 chambres –> 0,6 m3

• Systèmes de refroidissement
Systèmes de refroidissement à air

Systèmes de refroidissement à eau
